欧拉双轴倾角传感器在飞机舵面偏角测量中的应用

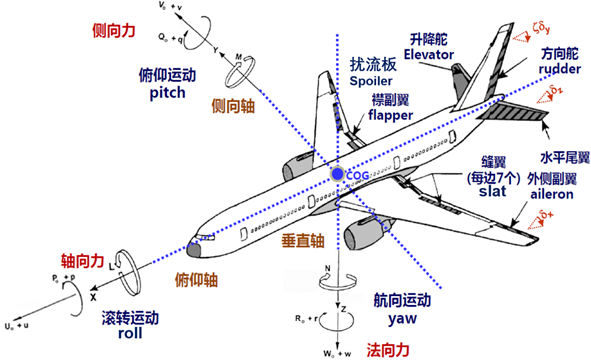

以欧拉双轴倾角传感器为传感元件的飞机舵面偏角测量装置，其组成包括角度采集器和显示终端，角度采集器(欧拉双轴倾角传感器)放置于飞机被测舵面表面的夹具中，实现舵面转动角度采集;显示终端实现舵面偏角解算和测量结果显示;测量时角度采集器(欧拉双轴倾角传感器)固定于被测飞机舵面表面随舵面转动，通过调节舵角控制实时采集舵面转动过程的角度值并经过处理将数据发送到显示终端，角度采集器(欧拉双轴倾角传感器)实时采集舵面转动过程中倾角值，通过无线传输至显示终端，显示终端接收角度采集数据。测量装置可在线执行置零、校准、自检、连续采集等操作，显示舵面偏角测量结果;也可离线进行数据处理和分析。 测试中，角度采集器(欧拉双轴倾角传感器)的机械夹具难以做到与飞机舵面转轴相关的重复性。测量轴系的不对准将产生测量误差。为此，该角度采集器(欧拉双轴倾角传感器)有一套自校准机制，可实现角度采集器(欧拉双轴倾角传感器)的测量轴系未与舵面转轴严格对准的情况下，通过自校解算模型，从而实现舵面偏角的精确测量。 欧拉双轴倾角传感器在飞机舵面偏角测量中的应用，满足了飞机检修现场对飞机舵面快速、准确、实时、远程测量的要求且极大的提高了工作效率。
|
