一、 电气要求

　　供电要求

　　1. 类型：直流;

　　2. EST60Y-01:输入电压范围：4.5-9V;

　　EST60Y-02:输入电压范围：9-30V;

　　3. EST60Y-01:额定输入电压：5VDC;

　　EST60Y-02:额定输入电压：12VDC;

　　4. 功耗：< 1.0W。

　　电气接口

　　EST60Y-01:小型化要求直接采用引出线设计，接线定义如下表：

　　IP54接线定义说明

　　二、 输出数据协议

　　RS232字符输出格式

　　X轴角度值(保留小数点后三位)，Y轴角度值(保留小数点后三位)(回车)

　　注：角度为正值不输出符号“+”，角度为负值输出符号“-”。

　　三、 技术指标

　　1. 测量范围: 双轴±60°;

　　2. 测角分辨率： 0.001°;

　　3. 测角精度： ≤0.05°;

　　4. 交叉耦合误差： ≤0.01°;

　　5. 接口形式： RS232;

　　6. 输出速率： 1-200Hz或问答式;

　　7. 工作温度： -40℃—70℃;

　　8. 存储温度： -50℃—80℃;

　　9. 抗冲击： 500g,5ms;

　　10. 防护等级： EST60Y-01:IP54;

　　EST60Y-02:IP66;

　　11. 机壳材料： 可选铝合金、钢壳。

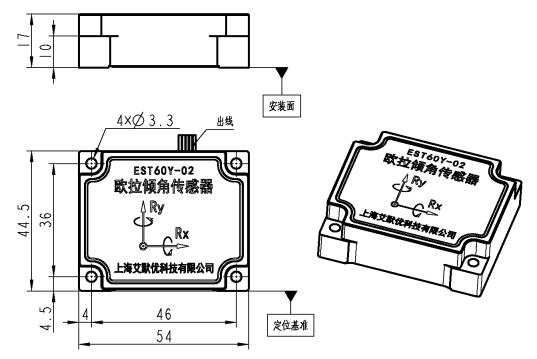

　　四、 结构外形

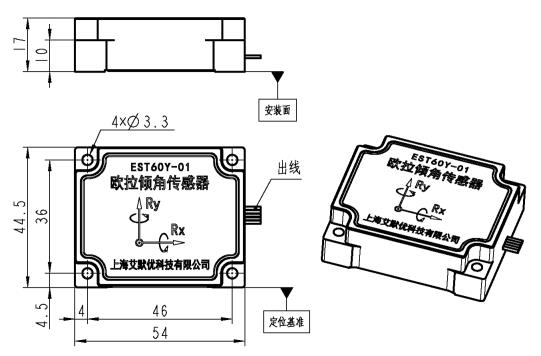

　　EST60Y-01:

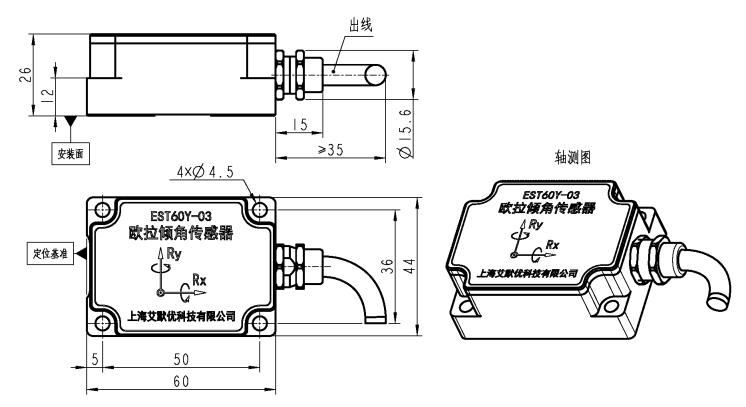

　　EST60Y-03:

　　五、 说明

　　RS232口协议详见《EST60Y欧拉倾角传感器RS232协议_字符输出》
