一、 电气要求

　　供电要求

　　1. 类型：直流;

　　2. 输入电压范围：9~30V;

　　3. 额定输入电压：12±0.5VDC;

　　4. 功耗：< 2.0W。

　　电气接口

　　采用不锈钢电缆防水接头引线设计，接线定义如下表：

　　IP66接线定义说明

　　二、 输出数据协议

　　RS232字符输出格式

　　X轴角度值(保留小数点后四位)，Y轴角度值(保留小数点后四位)(回车)

　　注：角度为正值不输出符号“+”，角度为负值输出符号“-”。

　　RS485字符输出格式

　　Modbus-RTU协议

　　三、 技术指标

　　1. 测量范围: 双轴±30°;

　　2. 测角分辨率： 0.001°;

　　3. 测角精度： ≤0.002°(相对精度);

　　4. 交叉耦合误差： ≤0.002°;

　　5. 接口形式： RS232\RS485;

　　6. 输出速率： 1-100Hz或问答式;

　　7. 工作温度： -40℃—70℃;

　　8. 存储温度： -50℃—80℃;

　　9. 抗冲击： 500g,5ms;

　　10. 防护等级： IP54;

　　11. 机壳材料： 铝合金(抗腐蚀);

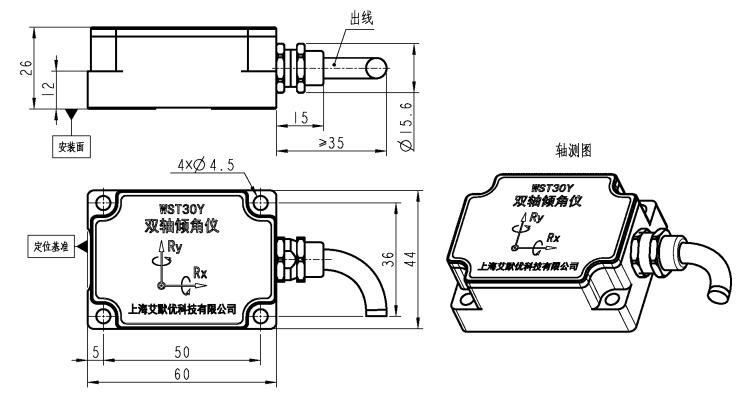

　　四、结构外形

　　五、 协议说明

　　RS232口协议详见《WST30Y双轴倾角仪RS232协议_字符输出》

　　RS485口协议详见《WST30Y双轴倾角仪Modbus-RTU协议》
