一.电气要求

　　供电要求

　　1. 类型：直流;

　　2. 输入电压范围：9~30V;

　　3. 额定输入电压：12±0.5VDC;

　　4. 功耗：<2.0W。

　　电气接口

　　插座采用9芯防水插座(IP66)，接线定义如下表：

　　IP66接线定义说明

　　防水插座如下图所示：

　　二.输出形式

　　ASCII码输出格式

　　X轴角度值(保留小数点后四位)，Y轴角度值(保留小数点后四位)(回车)

　　注：角度为正值不输出符号“+”，角度为负值输出符号“-”。

　　三.技术指标

　　1.测量范围: 双轴±30°;

　　2.测角分辨率： 0.0001°;

　　3.测角精度： ≤0.005°;

　　4.交叉耦合误差： ≤0.0025°;

　　5.接口形式： RS232\ RS422\ RS485接口形式波特率可设置;

　　6.输出速率： 广播式(较高可达100Hz)/问答式;

　　7.工作电压： 具有宽电压输入工作能力：DC9—30V;

　　8.功耗： <2.0W;

　　9.工作温度： -40℃—70℃;

　　10.存储温度： -50℃—80℃;

　　11.抗振动： 8gRMS, 20—2000Hz;

　　12.抗冲击： 500g,5ms;

　　13.防护等级： IP66;

　　14.表面处理： 钢质QPQ处理(耐磨、抗腐蚀、无形变);

　　15.其他功能： 按《LST15Y双轴倾角传感器RS232协议字符输出》响应

　　上位机的功能要求;

　　16.可靠性： MTBF≥15000h。

　　四.结构外形

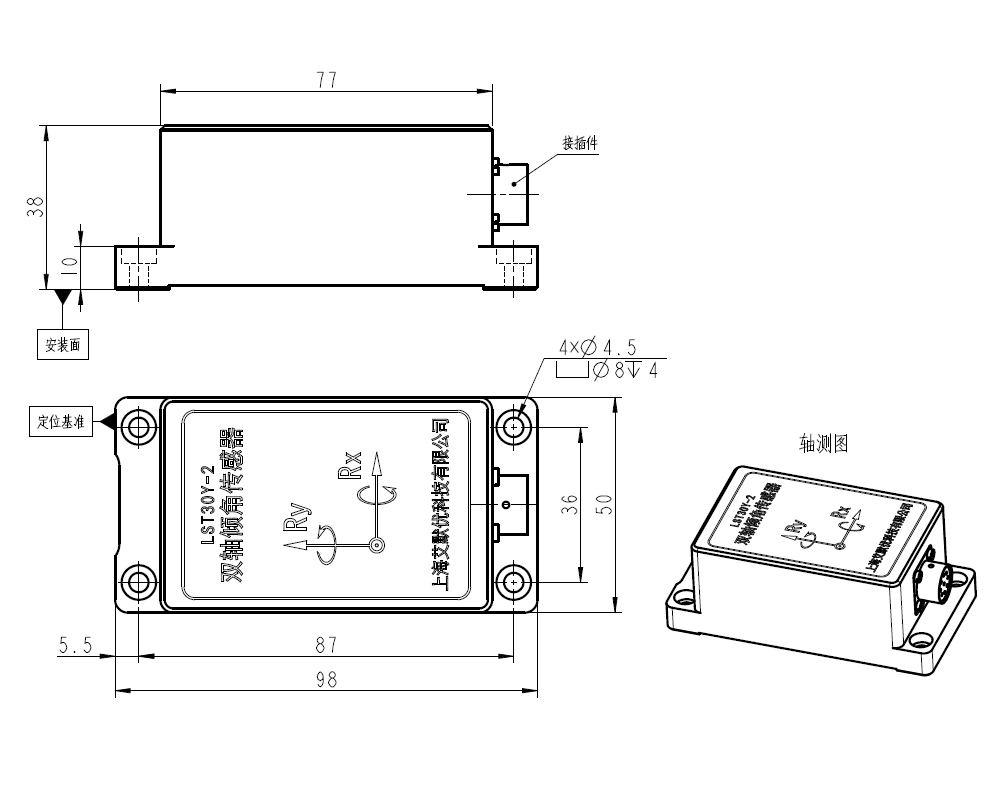

　　LST30Y-01:

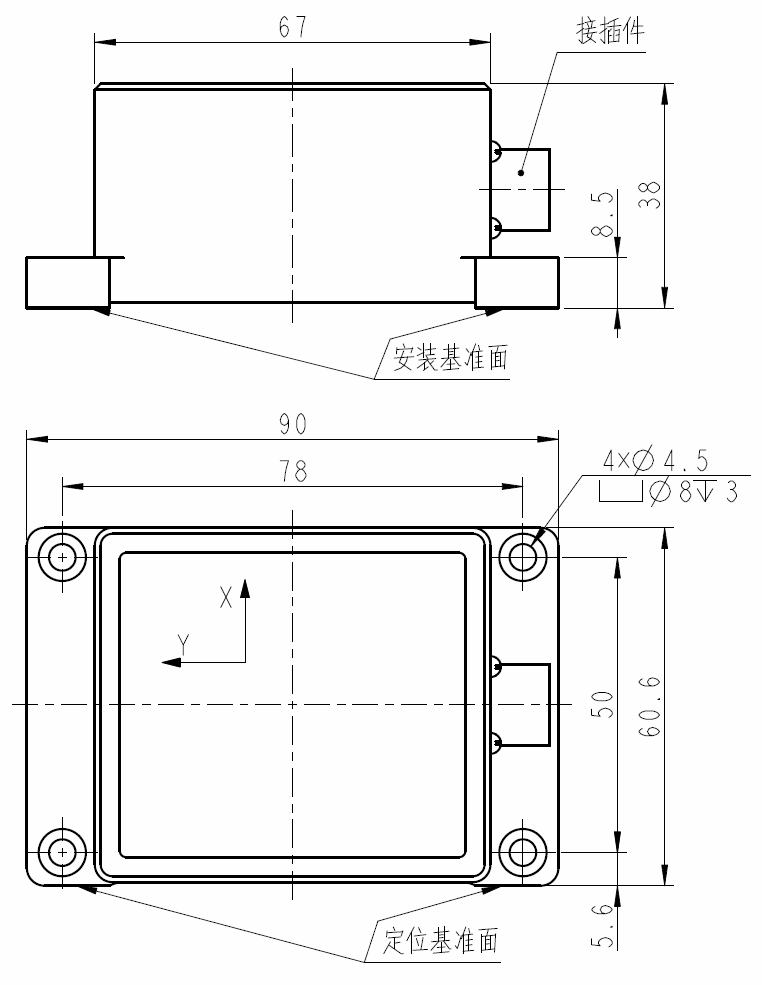

　　LST30Y-02:
