SST双轴倾角传感器SST系列双轴倾角传感器电气接口直接采用防水引线设计
收藏
一.电气要求 供电要求 1. 类型：直流; 2. 输入电压范围：9~15V; 3. 额定输入电压：12±0.5VDC; 4. 功耗：< 1.0W。 电气接口 直接采用防水引线设计，接线定义如下表： IP54接线定义说明

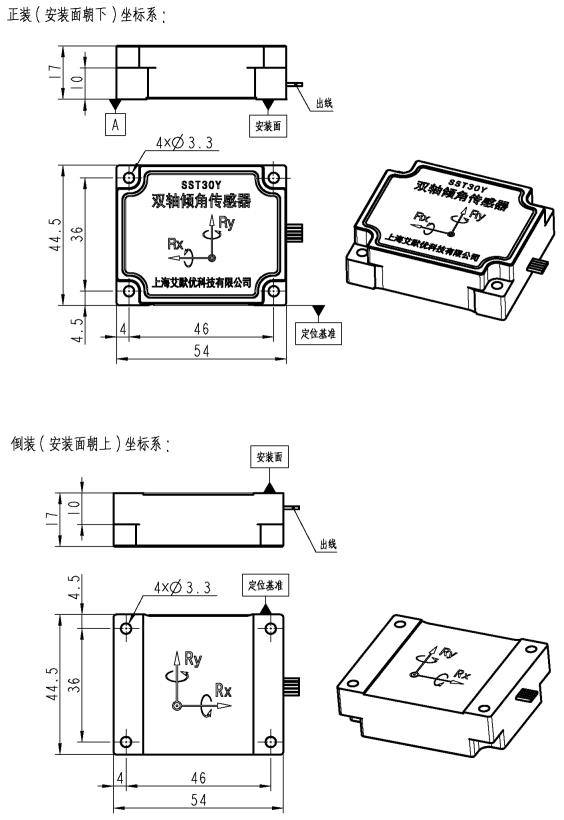

二.输出数据协议 ASCII码输出格式 X轴角度值(保留小数点后四位)，Y轴角度值(保留小数点后四位)(回车) 注：角度为正值不输出符号“+”，角度为负值输出符号“-”。 三.技术指标 1.测量范围: 双轴±15°、双轴±30°; 2.测角分辨率： 0.001°; 3.测角精度： ≤0.005°(±15°)、≤0.01°(±30°); 4.交叉耦合误差： ≤0.0025°(±30°); 5.接口形式： RS232，9600，N，8，1; 6.输出速率： 1-100Hz或问答式; 7.工作电压： DC9—15V; 8.功耗： <1.0W; 9.工作温度： -40℃—70℃; 10.存储温度： -50℃—80℃; 11.抗冲击： 500g,5ms; 12.防护等级： IP54; 13.机壳材料： 铝合金(抗腐蚀)。 四.结构外形
|
